自力式压力调节阀道理动画
自力式压力调节阀道理动画

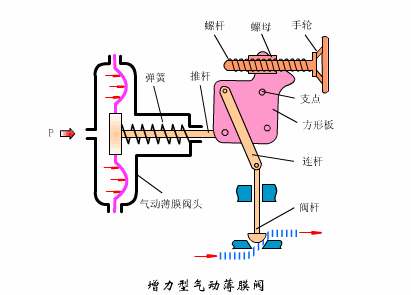

自力式压力调节阀工作道理
1)阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上，产生的作使劲与弹簧的反作使劲相平衡，决定了阀芯、阀座的相对地位，节造阀后压力。当P2增长时，P2作用在顶盘上的作使劲也随之增长。
此时，顶盘上的作使劲大于弹簧的反作使劲，使阀芯关向阀座的地位。这时，阀芯与阀座之间的流通面积削减，流阻变大，P2降低，直到顶盘上的作使劲与弹簧反作使劲相平衡为止，从而使P2降为设定值。同理，当P2降低时。作用方向与上述相反，这就是阀后压力调节的工作道理。
2)自力式阀前压力调节的工作道理同阀后压力调节的工作道理，该把稳阀芯反装。
