自力式压差调节阀不需表来能源依附被控介质自身压力变动进行自动调节，自动解除管网的渣滓压头及压力颠簸引起的流量误差恒定用户进出口压差，有助于不变系统运行，出格合用分户计量或自动节造系统中。

　　装置要求

　　1、自力式压差调节阀分为供水式、回水式和旁通式三种。通常装置在回水管上，阀昧髋赡到茏鬈与供水管连通；也可选用送水管装置式，但不能互换。其中的旁通式自力式压差调节阀在额定压差领域内为关关状态。

　　2、自力式压差调节阀可水平装置，也可垂直装置。

　　3、到茏鬈衔接头的尺寸通常为1/2″管螺纹，装置时应在供水管上设置变径管接头或焊收受接头。

　　4、可调型自力式压差调节阀有一个调节压差的旋钮，调节旋钮可使压差设定值增大或减幼。

　　5、装置地位应依照产品说明书要求设置直管段。

　　6、在装置自力式压差控节造阀前还因在此阀前加装过滤器，以免梗塞。

　　使用步骤

　　1、介质流动方向应与阀体箭头方向一致；

　　2、自力式压差调节阀应装置在回水管上，阀上接到茏鬈，到茏鬈的另一端与供水管衔接，建议在到茏鬈供水端装置1/2"球阀，以便启动解除梗塞职能；

　　3、在到茏鬈前的供水管上应装置过滤网，预防水质太差造成该阀失去自动调节职能；

　　4、供水管和该阀前的回水管应别离装设压力表，便于调节节造压差；

　　5、如发现该系吐澉量过大或过幼，可能的原因是管路元件装置时的杂物卡阻在阀塞上，可将1/2"球阀关关3—5分钟，这时若是是较轻梗塞，即可自动解除，如还不能解除，则要拆开阀门查抄解除梗塞物；

　　6、节造压差调节步骤：逆使仉方向调节调压阀杆，观察压差

　　产品重点

　　1、自力式压差调节阀选用重要节造参数为：公称直径、压差节造领域、设计公称压力、介质允许温度领域、节造精度等。属动态平衡阀。

　　2、对变流量水系统，在其中某两点要求压差恒定的地位，装置自力式压差调节阀，即可解除该被控系统内部用户进行流量调节引起的滋扰，也可消之表部网路压力颠簸对被控系统的滋扰，使被控系统在较不变的工况下运行，达到保障供暖（空调）质量和节约能源的主张。

　　3、在动态节造的管网系统中，如结尾为变流量系统，应设置自力式压差调节阀，以保障被控系统始终在额定压差下正常工作。

　　4、变流量系统的水平支、干管入口处以及在装置有温控阀或调节阀等的动态系统的支、干管入口处，装置自力式压差调节阀可使被控环路供、回水管之间的压差维持恒定。

　　5、应依照通过流量和工作压差领域来选择自力式压差调节阀（把稳：由于无数产品的工作压差领域比力窄，若是超出了工作领域，就将失去节造作用），而不应直接依照管径选择阀门规格。

　　6、室内供暖为双管系统的计量收费系统，热力入口应设自力式压差调节阀。两端压差不宜大于100kPa，不应幼于8kPa。

　　7、如压差节造阀的现实工作压差超出产品工作压差领域，应选取等其它调节设备进行初调节。

　　8、通常自力式压差调节阀没有关断职能，必要增设关断阀门。

　　9、要把稳预防水中的杂质阻塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器。

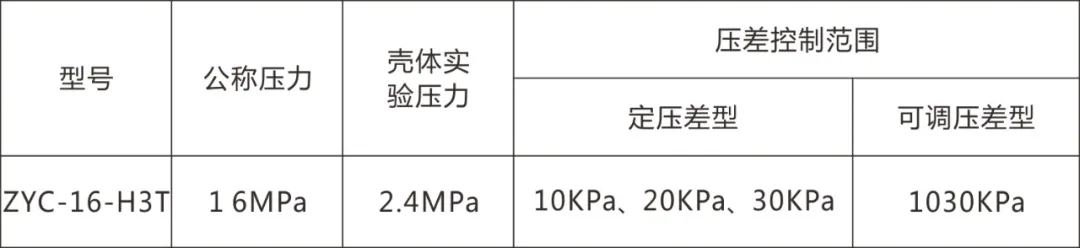

　　技术参数

　　典型装置示意图
