产品型号： | ZJHD | 合用介质： | 水、油品、蒸汽、液体 |
公称通径： | DN40 | 结构大局： | 自力式（单座、双座、套筒） |
公称压力： | 1.6MPa～6.4MPa | 衔接方式： | 法兰 |
合用温度： | -29?C～+180?C | 驱动方式： | 气动 |
阀体材质： | 铸钢、不锈钢 | 造作尺度： | 国标GB、德国DIN、美国API、ANSI |

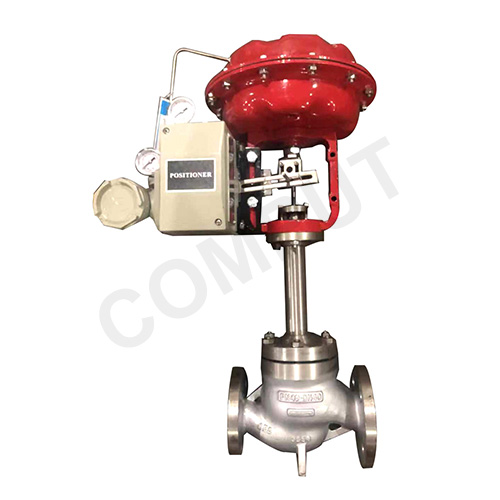

本公司出产的ZJHD-DN40精幼型气动调节阀无需表加能源 ，利用被调介质自身能量为动力源引入执行机构节造阀芯地位 ，扭转两端的压差和流量 ，使阀前（或阀后）压力不变。自力式调节阀拥有作为活络 ，密封性好 ，压力设定点颠簸力幼蹬着点 ，宽泛利用于气体、液体及介质稳压或泄压稳压的自动节造。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；
执行机构有薄膜式、活塞式二种；
作用型式有 ，减压用阀 ，后压力调节(B型)和泄压用阀前压力调节（K型）。
产品公称压力等级有PN16、40、64；
阀体口径领域DN20～300；
泄漏量等级有II级、IV级和VI级三档；
流量个性为快开；
压力分段调节从15～2500Kpa。
可按必要组合满足用户工况要求。
（1）自力式压力调节阀无需表加能源 ，能在无电无气的场所工作 ，既方便又节约了能源。
（2）压力分段领域细且互订交叉 ，调节精度高。
（3）压力设定值在运行期间可陆续设定。
（4）对阀后压力调节 ，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测 ，执行机构测精度高、作为活络。
（6）选取压力平衡机构 ，使调节阀反映活络、节造精确。
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
PN40 | 2.0 | |||||||||||||
阀盖大局 | 尺度型-17～+300℃、高温型+300℃～+450℃ | |||||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
阀芯大局 | 单座、套筒型阀芯 | |||||||||||||
流量个性 | 线性 | |||||||||||||
有效面积(cm ) | 32※ | 80 | 250 | 630 |
压力设定领域(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
保障压力阀正常工作的 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允许高低膜室之间最大压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
资料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
节造管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" | |||
注：※该有效面积所对应的压力设定领域不合用于DN150-250。
设定值误差 | ±8% | |||
允许泄露量 | 硬密封 | 4×0.01%阀额定容量 | ||
软密封 | DN15～50 | DN65～125 | DN150～250 | |
10气泡/min | 20气泡/min | 40气泡/min | ||
公称通径 | 15～125mm | 150～250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
软密封 | ≤150℃ | ||
注：※暗示该阀允许工作温度 ，仅当介质为蒸汽时有效 ，且耐温至350℃需选用PN40的阀体。
资料代号 | C（WCB） | P（304） | R（316） | |
重要 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
膜盖 | A3、A4钢涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
弹簧 | 60Si2Mn | |||
导向套 | HPb59-1 | |||
重要表形尺寸
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法兰收受尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法兰端间距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
压力调节领域(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
约莫沉量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
到茏鬈接口螺纹 | M16X1.5 | ||||||||||||||
